ProTIG 220 / 300

tragbare WIG Schweißanlage

ProTIG Schweißanlagen von JESS

WIG-Schweißanlagen für den industriellen Einsatz.

Download Betriebsanleitungen

Vorteile und Eigenschaften

Leicht, kompakt, tragbar mit Tragegurt

sehr hohe Leistungsaufnahme am Lichtstromnetz durch eingebauten PFC ProWIG 220

digitale Anzeige der Parameter mit Holdfunktion

LED´s zum schnellen Überblick über den Schweißprozess

hohe Einschaltdauer, 140 A Pro 220 | 210 A Pro 300 bei 100% WIG

geringer Stromverbrauch, zusätzliche Energieverwaltung, generatortauglich, mit Verlängerungskabel bis 100 m Länge

kompensiert Netzspannungsschwankungen +/- 20%

hervorragende Schweißeigenschaften bei WIG und MMA

WIG-Zündung über HF oder Lift-ARC-Funktion

Steuerfunktionen

2/4-Takt, Strom I und II, pulsen einstellbar, 0,5Hz bis 2kHz, Pulsautomatik, Stromstartwert, Strom anstieg, Stromabsenken, Wellenform (Rechteck, Sinus), Balance einstellbar, Endkraterfüllstrom, Endstromwert, Hotstart  einstellbar, Arcforce einstellbar, Antistick, Jobs speicherbar

UP/Down – Brenner zur Einstellung am Brenner

Automatische Fehlerdiagnostic Anzeige im Display

VRD Volt Reduced Device – Reduzierte Schweißspannung

Schutz der Steuerung durch Scheibe, vollisolierter Handgriff

Temperaturgesteuerter Ventilator, Thermischer Überlastschutz

Fernbedienungsdose für Fuß- und Handfernregler

Zusätzlich bei der AC/DC Version: Stufenlos einstellbare Wechselstromfrequenz, Balance, Wellenform: Sinus, Rechteck, Rechteck mit DC-Anteil und Dreieck

Optionen
Wasserkühlung KG 11 High Performance
Wasserkühlung KG 12 Kompakt

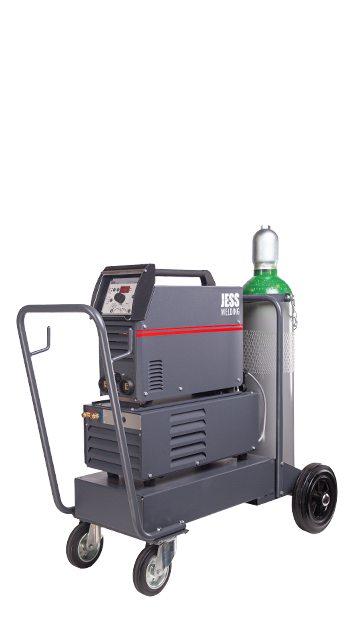

Fahrwagen FG 1, FG 2

Technische Daten

Netzspannung230 V, 1 Phase
Sicherung16 A träge
Leistungsaufnahme6,3 kVA
Cos Phi0,99
Einstellbereich TIG5 - 220 A
Einstellbereich MMA5 - 180 A
Leerlaufspannung100 V
IsolationsklasseF (155°)
KühlartF
Gewicht17 kg
Einschaltdauer 60 % (TIG)180 A / 17,2 V
Einschaltdauer 100 % (TIG)140 A / 15,6 V
Einschaltdauer 60 % (MMA)150 A / 26 V
Einschaltdauer 100 % (MMA)120 A / 24,8 V
SchutzartIP 23S
Maße L x B x H (mm)495 x 185 x 410
Netzspannung230 V, 1 Phase
Sicherung16 A träge
Leistungsaufnahme6,3 kVA
Cos Phi0,99
Einstellbereich TIG5 - 220 A
Einstellbereich MMA5 - 180 A
Leerlaufspannung100 V
IsolationsklasseF (155°)
KühlartF
Gewicht18 kg
Einschaltdauer 60 % (TIG)180 A / 17,2 V
Einschaltdauer 100 % (TIG)140 A / 15,6 V
Einschaltdauer 60 % (MMA)150 A / 26 V
Einschaltdauer 100 % (MMA)120 A / 24,8 V
SchutzartIP 23S
Maße L x B x H (mm)495 x 185 x 410
Netzspannung400 V, 3 Phase(n)
Sicherung16 A träge
Leistungsaufnahme9,6 kVA
Cos Phi0,99
Einstellbereich TIG5 - 300 A
Einstellbereich MMA5 - 240 A
Leerlaufspannung100 V
IsolationsklasseF (155°)
KühlartF
Gewicht21 kg
Einschaltdauer 60 % (TIG)250 A / 20 V
Einschaltdauer 100 % (TIG)210 A / 18,4 V
Einschaltdauer 60 % (MMA)210 A / 28,4 V
Einschaltdauer 100 % (MMA)180 A / 27,2 V
SchutzartIP 23S
Maße L x B x H (mm)525 x 185 x 410
Netzspannung400 V, 3 Phase(n)
Sicherung16 A träge
Leistungsaufnahme9,6 kVA
Cos Phi0,99
Einstellbereich TIG5 - 300 A
Einstellbereich MMA5 - 240 A
Leerlaufspannung100 V
IsolationsklasseF (155°)
KühlartF
Gewicht21 kg
Einschaltdauer 60 % (TIG)250 A / 20 V
Einschaltdauer 100 % (TIG)210 A / 18,4 V
Einschaltdauer 60 % (MMA)210 A / 28,4 V
Einschaltdauer 100 % (MMA)180 A / 27,2 V
SchutzartIP 23S
Maße L x B x H (mm)525 x 185 x 410
